С гидростатическим приводом. Основные характеристики SEM 512

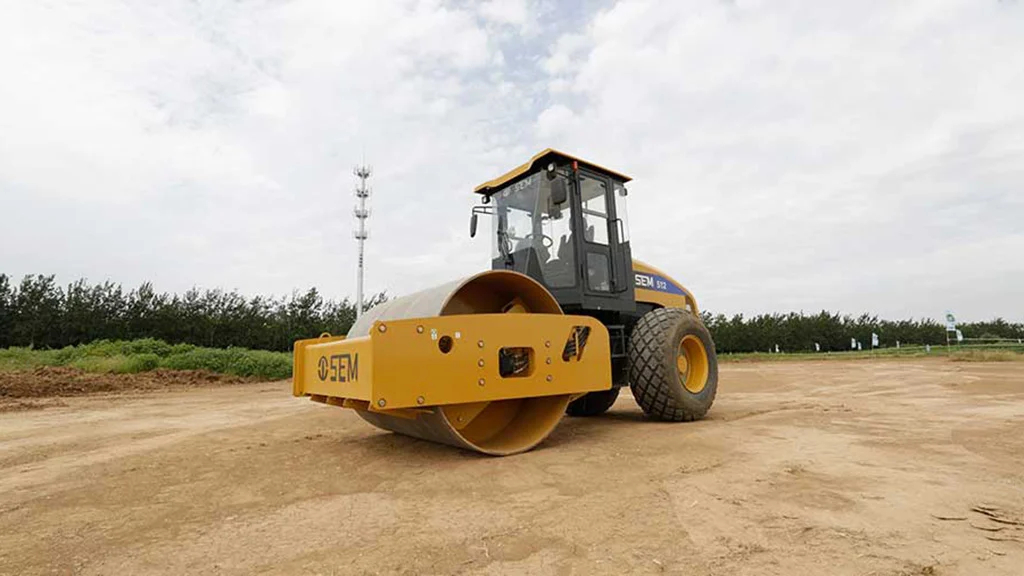

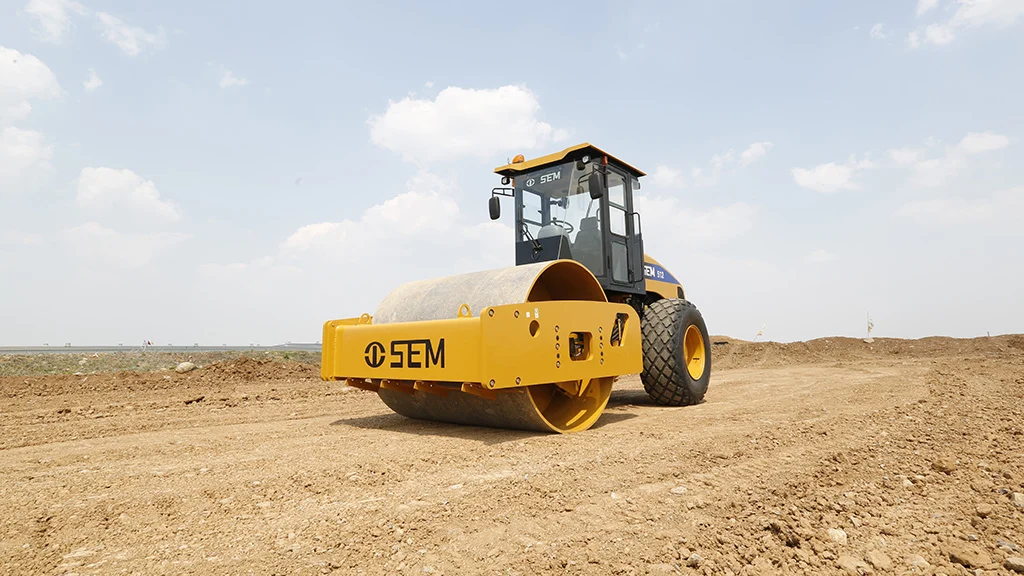

Вибрационный каток SEM 512, масса которого составляет 12 000 кг + 3%, оснащён гидростатическим приводом заднего моста и уплотняющего вальца. Такое решение расширяет сферу применения данной машины и улучшает тягово-сцепные характеристики модели.
|
Эксплуатационная масса, кг |
12 000+3% |
|
Габаритные размеры, ДхШхВ, мм |
5 815 х 2 290 х 3 130 |
|
Модель двигателя/мощность, кВт |
WP4G130E22/97,5 |
|
Максимальный крутящий момент, Н/м |
560 |
|
Обороты, об/мин |
1 400~1 600 |
|
Габариты вальца, мм |
Ширина — 2 130, диаметр — 1 600 |
|
Масса вальца, кг |
6 900+3% |
|
Статическая линейная нагрузка, Н/см |
317 |

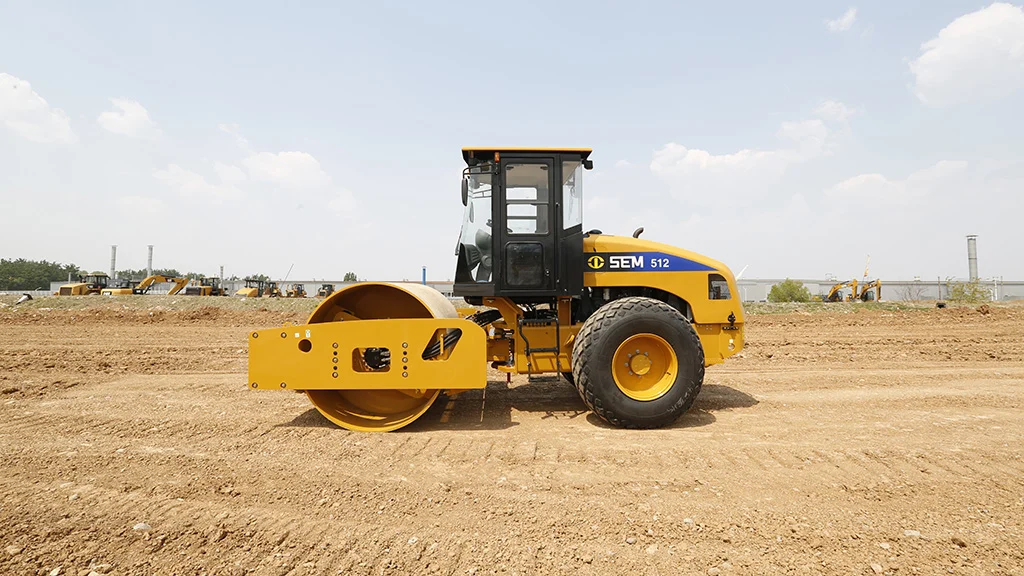

С возможностью выбора частоты работы. Вибрационная система
Каток SEM 512 оснащен эксцентриковыми капсульными вибромодулями производства Caterpillar. Данная конструкция — это довольно тихая и надежная в эксплуатации система. Возможность выбора частоты и амплитуды работы вибромодуля (доступны два варианта) позволяет достичь необходимой степени уплотнения. Выбор высокой или низкой частоты производится с рабочего места оператора одним нажатием клавиши. Привод вибромодуля осуществляется с помощью замкнутого двунаправленного гидравлического контура.
|
Частота, Гц |
30/33 |
|
Амплитуда, мм |
1,8/0,9 |
|
Центробежная сила, кН |
245/150 |

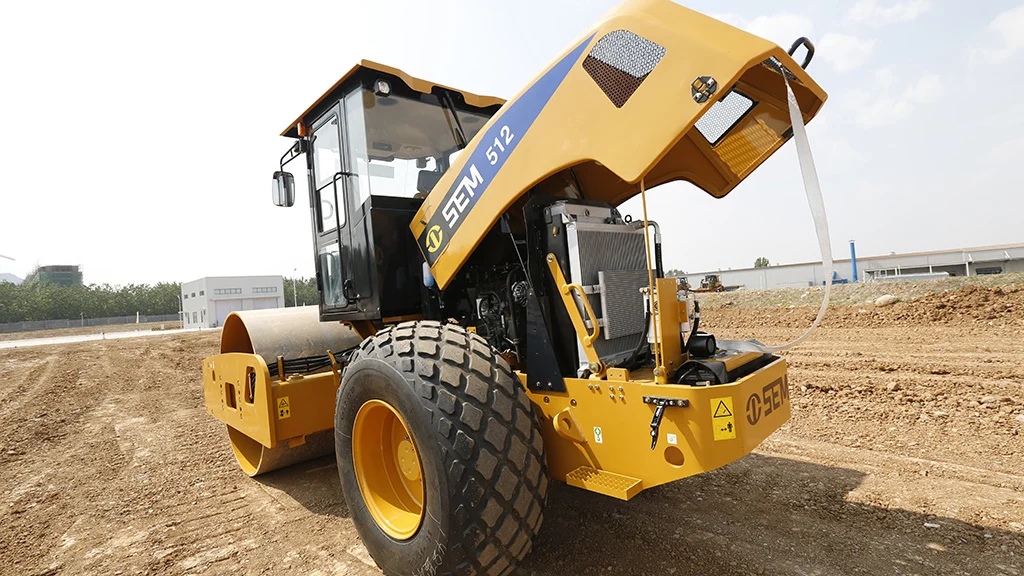

Снижение эксплуатационных расходов. Двигатель Weichai
Вибрационный каток SEM 512 оснащён силовым агрегатом Weichai WP4G130E22, соответствующим требованиям China Stage II.
Модель оборудована топливным баком, рассчитанным на 213 л горючего, а также ёмкостью для гидравлической жидкости, вмещающей 22 л.
В паре с двигателем работает гидростатическая трансмиссия Bosch Rexroth. Максимальная скорость движения в режиме «черепаха» составляет 5,5 км/ч, в режиме «заяц» — 12 км/ч.
|
Двигатель |
WP4G130E22 |
|
Мощность, кВт |
97,5 |
|
Максимальный крутящий момент, Н/м |
560 |
|
Обороты, об/мин |
1 400~1 600 |

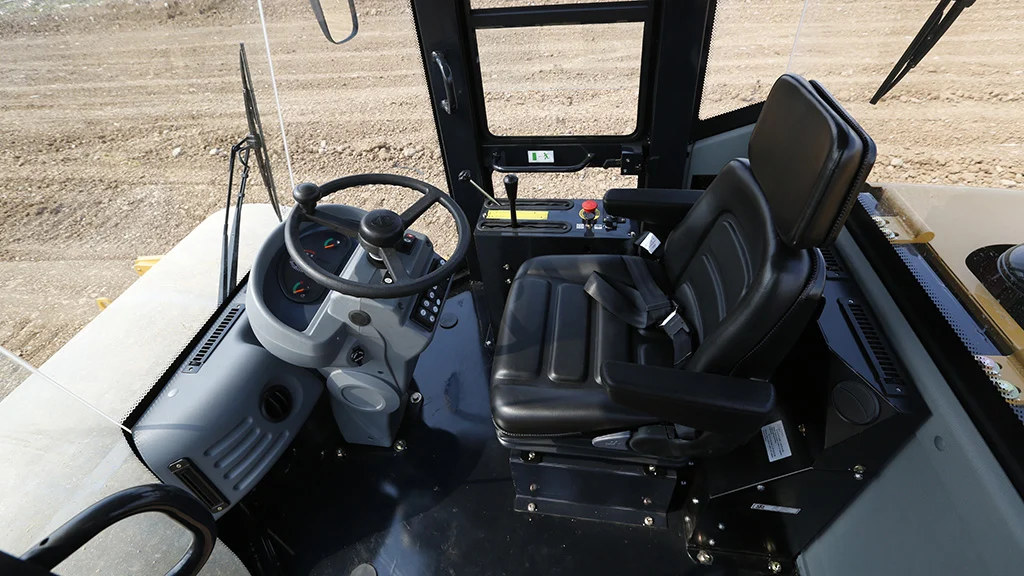

Для удобства оператора. Кабина SEM 512
Вибрационные катки SEM 512 оснащаются просторными эргономичными кабинами с системой защиты при опрокидывании ROPS. Для комфортной работы оператора внутри также установлена система кондиционирования воздуха.
Из прочих особенностей конструкции можно выделить хорошую обзорность и удобно расположенные рабочие органы. Имеется новая панель управления с 3-уровневым контролем аварийных сигналов, автоматический стояночный тормоз, а также защита от запуска на нейтрали.
Улучшенная проходимость и не только. Особенности работы SEM 512
Виброкаток SEM 512 с приводом от заднего моста и вальца оснащён мостами итальянского бренда Comer с дисковыми тормозами мокрого типа и дифференциалом ограниченного проскальзывания. Сам привод осуществляется с помощью замкнутой гидростатической системы. Два 2-скоростных аксиально-поршневых мотора хода (задний и передний) вращаются от одного аксиально-поршневого насоса хода с механическим управлением производительностью (рычаг хода в кабине).

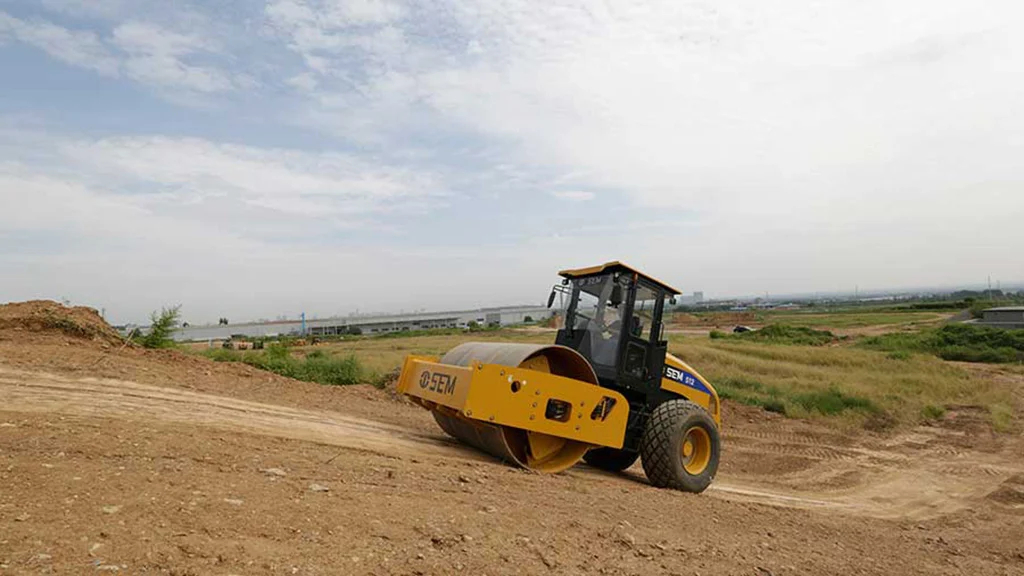

Установка дифференциалов с ограниченным проскальзыванием на грунтовой каток SEM улучшает его проходимость и позволяет преодолевать углы наклона уплотняемой поверхности до 45%.
Контроль степени уплотнения. Дополнительная комплектация
Для повышения эффективности производимых работ опционально можно заказать систему измерения уплотнения грунта компании MOBA, модель MCA-500. Она позволяет оператору контролировать степень уплотнения материала с помощью удобного и информативного интерфейса в кабине. Таким образом можно избежать переуплотнения или недоуплотнения рабочей поверхности.
Для эффективной работы на связных грунтах в качестве опции также можно заказать 2 вида обечаек на уплотнительный валец. Для разного рабочего материала доступны обечайки с кулачками эвольвентного профиля и прямоугольной или ромбовидной формы.
Источник: Экскаватор.ру
